Jouez la carte de la sécurité

Il est impérativement nécessaire que le système complet soit placé hors tension avant d'effectuer des travaux sur des véhicules hybrides ou électriques. Seules des personnes spécialement formées à cet effet sont habilitées à effectuer ces opérations. L'AVL DITEST Training Kit a été spécialement développé pour la démonstration et la formation. En respectant les règles de sécurité, toutes les mesures nécessaires peuvent être exécutées sans aucun risque. La tension continueet la résistance à l'isolation peuvent être simulées.

La représentation schématique facilite la compréhension pour les systèmes et l'identification des mesures. Outre pour des besoins de formation, cette unité mobile peut également être utilisée pour des démonstrations chez les clients ou sur les salons.

ATTENTION : VÉHICULES haute tension

Risques potentiels

Le contact avec des composants HT sous tension peut, selon la durée du contact et l'intensité du courant entraîner la mort.

Risques pour le technicien dus au courant haute tension :

  • contractions musculaires
  • problèmes respiratoires
  • fibrillation ventriculaire
  • arrêt cardiaque

Directives de sécurité

Afin de protéger les personnes ainsi que les véhicules, les règles de sécurité doivent impérativement être respectées pendant tous les travaux de maintenance et de réparation.

Règles de sécurité :

  • Activer
  • Constater l'absence de tension sur tous les composants HT, documenter
  • Sécuriser contre toute remise en marche inopinée
  • Effectuer une mesure d'isolation avant la remise en marche

Véhicules HAUTE TENSION

Les véhicules avec des tensions > 60 V DC et 30 V AC sont considérés comme des véhicules haute tension.

Composants HT :

  • Machine électrique
  • Batterie HT
  • Électronique HT
  • Groupes auxiliaires HT



Identification spécifique HT :

  • Symbole HT
  • Faisceau de câbles orange

Avantages du produit

  • Formation sécurisée de la mesure haute tension sans véhicule
  • Développé conjointement avec des organismes de formation
  • Formation pratique possible dans le cadre de la qualification HT
  • Mesure de l'absence de tension (DC) avec guidage par menu et documentation complète
  • Mesure active de la résistance d'isolement à l'aide d'un générateur de tension de test intégré
  • Voltmètre intégré jusqu'à 1000 volts DC
  • Mesure de la liaison équipotentielle UNECE R100
  • Fonctions standards d'un multimètre
  • Guidage du diagnostic et des mesures
  • Alimentation électrique par le port USB
  • Calibré pour une précision reproductible



AVL DITEST HV SAFETY 2000 –
e-Mobility DIAGNOSTIC SOLUTION

  • Fonctions standards d'un multimètre
  • Guidage du diagnostic et des mesures
  • Alimentation électrique par le port USB
  • Calibré pour une précision reproductible

Pour en savoir plus...

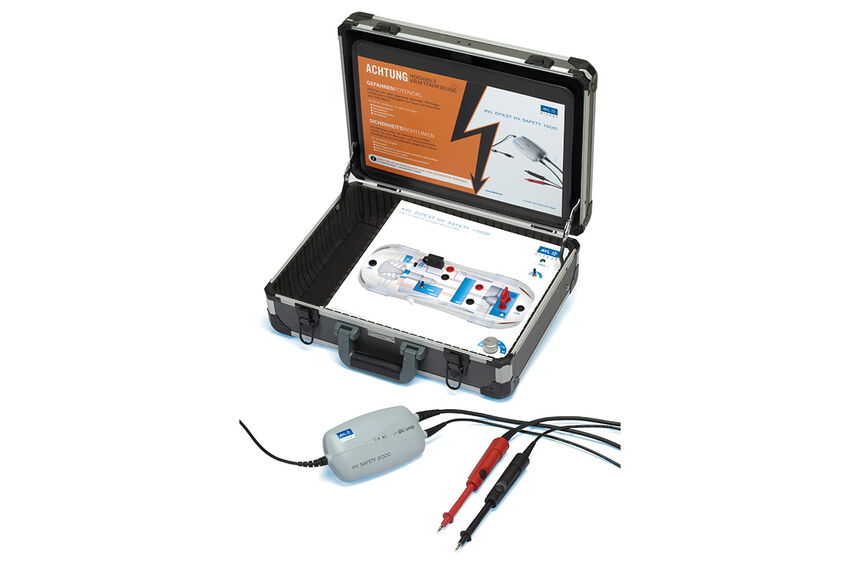

CONTENU de la livraison

  1. Module HT AVL DITEST HV Safety 2000
  2. Pointe de touche HT rouge
  3. Pointe de touche HT noire
  4. Démonstrateur HT avec toutes les tensions de contrôle importantes pour la mesure
  5. sur les véhicules hybrides et électriques
  6. Graphique DIN A0
  7. DVD d'installation AVL DSS
  8. Mallette de formation AVL DITEST HV SAFETY 2000

Produits comparables et accessoires

AVL DITEST MDS 650

Le diagnostic automobile et plus encore...

AVL DITEST HV Safety 2000

Jouez la sécurité avec le diagnostic e-Mobility.

AVL DITEST SCOPE 1400

Module numérique Scope à haute résolution, 4 canaux, pour la saisie de signaux dans le domaine des véhicules automobiles
